Super elastischer Special legiert Nitinol für Biomedizin

Formgedächtnislegierung, super elastisches Nickel-Titanlegierung, Nitinol-Draht für Biomedizin

PRODUKT

Formgedächtnislegierung, super elastisches Nickel-Titanlegierung, Nitinol-Runddraht, Flachdraht, geformter Querschnittsdraht für Biomedizin

ÜBERBLICK

Nitinol sind die umfassend studierten und besten Formgedächtnislegierungen. Sie haben die Eigenschaften der hochfesten, hohen Plastizität, der guten Korrosionsbeständigkeit, der guten Stabilität und des ausgezeichneten biocompatibility. Die Überlegenheit seiner Anwendung in der Medizin ist, dass andere Formgedächtnislegierungen nicht ersetzt werden können.

Nitinol kombiniert zwei eng verwandte einzigartige Eigenschaften: Form Gedächtnis und superelasticity. Formgedächtnis gibt Nitinol die Fähigkeit, bei einer Temperatur verformt zu werden und geht dann zu seiner ursprünglichen Form bei zu seiner Umwandlungstemperatur erhitzt werden zurück. Dieser Effekt wird durch das Material verursacht, das von seiner monoklinischen martensitischen Struktur der niedrigen Temperatur zur Kubikaustenitstruktur der hohen Temperatur ändert.

EIGENSCHAFTEN VON NITINOL

1 Formgedächtnis

Supergummiband 2

Empfindlichkeit 3 zu den Änderungen in der Mundtemperatur

Gute 4 Korrosionsbeständigkeit

Immunität mit 5 Giftstoffen

Leichte korrektive Kraft 6

7 gute Stoßdämpfungseigenschaften

NITINOL FÜR BIOMEDIZIN-ANWENDUNG

Nitinol ist ein Ausdruck für binäre nahen Gleichatom Ni-Tilegierungen, und es ist in medizinischem wegen seiner einzigartigen Superelastizität weit verbreitet. Jedoch können dreifache oder andere Nickel-Titanlegierungen für verschiedene Eigenschaften erzielt werden.

Für Biomedizin wird nitinol archwire für die frühe Ausrichtung der Zähne der Patienten benutzt. Nitinol-Stoßfrühling und Zugfeder sind die Frühlinge, die für orthodontische Zähne, Skolioseorthopädisches hilfsmittel benutzt werden. Darüber hinaus wurde nitinol in der Chirurgie verwendet, um verschiedenes Knochenverbindungsstück, Blutgefäßclip, Gerinnungsfilter, Blutgefäßausdehnungskomponenten, alle Arten intracavitary Stent herzustellen, Embolizationsgerät, Herzflecken, Thrombusfilter, interventional Führungsdrähte und chirurgische Nähte, etc.

CHEMISCHE ZUSAMMENSETZUNG

Tabelle 1

F.E.	Ni	Cr	Cu	Notiz:
≤0.05	54.5-57.0	≤0.01	≤0.01	≤0.025
C	Ti	Co	N+O	H
≤0.05	Ausgeglichen	≤0.05	≤0.050	≤0.005

Die chemische Zusammensetzung ist gemäß ASTM F2063-12 oder GBs 24627-2009 (WT %)

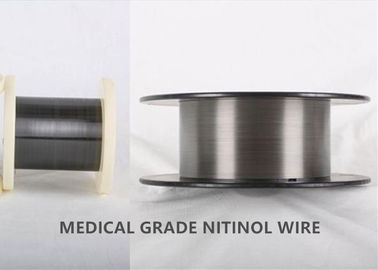

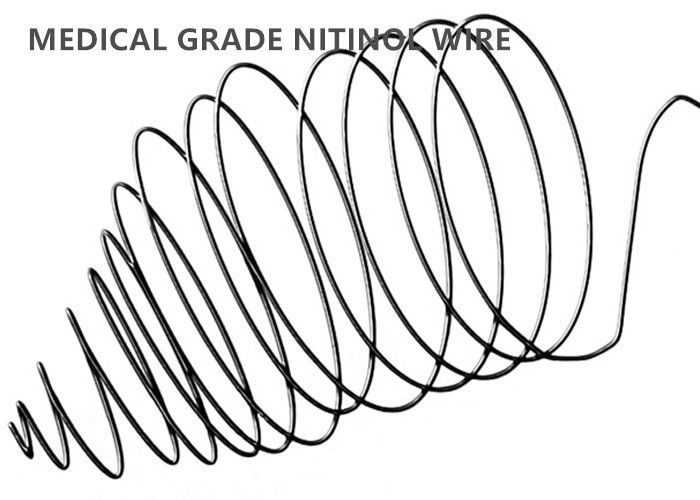

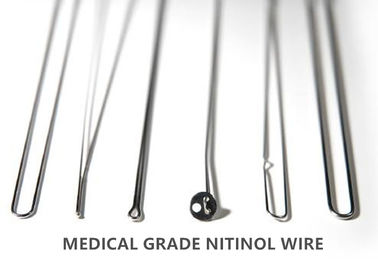

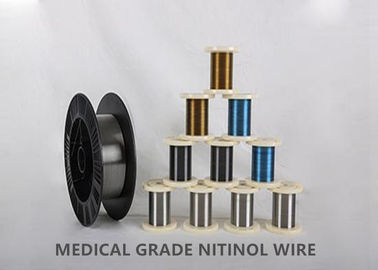

NITINOL-DRAHT

Formgedächtnis Nitinol-Draht kann benutzt werden, um Implantate zu entwickeln, die möglicherweise in den Körper in einer kompakten Form geliefert werden und dann aktiviert in ihre Funktionsform einmal sie eingesetzt worden sind. Wenn Sie den Draht benötigen, in einer bestimmten Form für eine bestimmte Anwendung zu sein, bieten wir Form-Einstellung an. Dieses „stellt“ eine Drahtform ein, die sich speziell an Ihre Gerätentwurfsanforderungen anpaßt. Nicht nur wir herstellen Nitinol in den verschiedenen Formen, wir steuern den Gesamtprozess von Anfang bis Ende indem wir die führende Quelle der Welt Schmelze-zuendfür Nitinol zur Industrie des medizinischen Geräts sind-.

Superelasticity tritt bei den Temperaturen gerade über der Umwandlungstemperatur auf und lässt das Material sich von bis 8% Belastung mit einem bleibende Dehnung von 0,5% oder kleiner erholen.

Nitinol ist von herein zwei Grundformen verfügbar:

Runddraht und flatwire Nitinol

Centerless Grundstange Nitinol

Alle Nitinol-Grade sind entweder in kalter bearbeiteter Zustand verfügbar, die zur Wärmebehandlung bereit ist oder als geradegerichteter super-elastischer Draht.

NITINOL-DRAHT-BESONDERE-ANWENDUNG

Nitinol-Draht wird für viele verschiedenen medizinischen und industriellen Anwendungen benutzt. Medizinische Anwendung umfassen Gefäßtherapie, Herzrhythmusmanagement, neurostimulation, orthodontisches, orthopädisches, Endoskopie, Implantatszahnheilkunde, typische medizinische Anwendung etc. einschließen Führungsdraht, gesponnene Unterstützung, zahnmedizinische Wurzeldatei, Zahnbogendraht, iud, Nahtlinie, usw.

Einige typische Technikanwendungen für medizinische Grade jedes Nitinol werden unten gegeben:

Nitinol A: Guidewires, Stents, Stylets, Dorne, Steinwiederherstellungskörbe, orthodontische Dateien, etc. bildend.

Nitinol B*: Häufig benutzt in den Anwendungen, die einen hohen Be- und Entladungs-Hochebenendruck bei Zimmertemperatur erfordern. Chrom lackiert für verringerte Umwandlungstemperatur und erhöhte Dehnfestigkeit.

Nitinol C **: Anwendungen, die erhöhte Steifheit erfordern. Kobalt lackiert für verringerte Umwandlungstemperatur und erhöhte Dehnfestigkeit.

Nitinol D: Stellt die besten Radfahrenleistungen bei der Körpertemperatur zur verfügung (37°C).

Nitinol E: Eine allgemeine Anwendung für diese Legierung ist Auslöser der hohen Temperatur.

Nitinol F: Eine allgemeine Anwendung für diese Legierung ist Auslöser der hohen Temperatur.

Nitinol G: Gewöhnlich verwendet in den Anwendungen, die eine Phasenumwandlung bei der Körpertemperatur erfordern (37°C).

Nitinol H: Für Gebrauch in den sehr kalten Temperaturumweltanwendungen.

* typische chemische Zusammensetzung: ASTM F2063 Ausn. Cr 0,2% bis 0,3%

** Typische chemische Zusammensetzung: ASTM F2063 Ausn. Co 1% bis 2%

MECHANISCHE EIGENSCHAFTEN VON SUPERELASTIC-LEGIERUNGEN

Tabelle 2: Kälte bearbeitete Supergummiband

Drahtcode	Barren wie (°C)	Bruchfestigkeit (P/in)	Verlängerung (%)	Bruchfestigkeit (P/in)	Verlängerung (%)	Laden-Hochebene (P/in)	Entleerung Hochebene (P/in)	Aktiver Af (°C)
Niti A	-35 bis -10	Minute 200.000	>4%	Minute 180.000	> 10%	> 70.000	> 20.000	+10 bis +18
Niti B	-65 bis 0	Minute 250.000	>4%	Minute 210.000	> 10%	> 80.000	> 35.000	0 + 18
Niti C	-80*	Minute 200.000	>5%	Minute 190.000	> 10%	> 100.000	> 60.000	-15*
Niti D	-10 bis +10	Minute 220.000	>4%	Minute 180.000	> 10%	> 65.000	> 7.000	+14 bis +22
Niti H	≤ -35	Minute 220.000	>4%	Minute 160.000	> 10%	> 75.000	> 25.000	≤0
Anmerkungen	1. Bleibende Dehnung < 0=""> 2. Ergebnisse sind für Runddrahtdurchmesser von 0.05mm bis 4.0mm typisch. 3. Alle mechanische Prüfung geleitet bei 22 ± 2°C 4. Der aktive Af ist die Temperatur, bei der das Material vollständig zum Austenit umgewandelt hat. 5. * typisches Ziel

MECHANISCHE EIGENSCHAFTEN VON FORM-GEDÄCHTNIS-LEGIERUNGEN

Tabelle 3: Kaltes bearbeitetes Formgedächtnis

Drahtcode	Barren wie (°C)	Bruchfestigkeit (P/in)	Verlängerung (%)	Bruchfestigkeit (P/in)	Verlängerung (%)	Laden-Hochebene (P/in)	Aktiver Af (°C)
Niti E	≥ +85	Minute 220.000	>3%	Minute 160.000	> 10%	N/A	≥ +85
Niti F	+35 bis +85	Minute 220.000	>3%	Minute 160.000	> 10%	N/A	+40 bis +80
Niti G	+10 bis +35	Minute 220.000	>3%	Minute 160.000	> 10%	N/A	+22 bis +40
Anmerkung	1. Ergebnisse sind für Runddrahtdurchmesser von 0.05mm bis 4.0mm typisch. 2. Alle mechanische Prüfung geleitet 22°C am ± 2°C 3. Der aktive Af ist die Temperatur, bei der das Material vollständig zum Austenit umgewandelt hat.

NITINOL-DRAHT FORMS

Runddraht: 0,05 bis 4.0mm

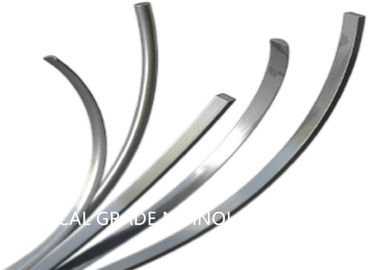

Flachdraht – Längenverhältnis: W/T < 10="">

Gerollter Streifen – Längenverhältnis: W-/T>10:1

Minimale Stärke: 0.008mm

Maximale Breite: 11.5mm

Turkshead: Quadrat, rechteckig

Kundenspezifische Formen: Eine große Vielfalt des geformten Querschnittsdrahtes

Nitinoal-Runddrahtdurchmesser und -toleranz

Tabelle 4

Durchmesser Millimeter	4.00-2.00	2.00-1.00	1.00-0.35	0.35-0.26	0.26-0.15	0.15-0.05
Toleranz Millimeter	±0.020	±0.015	±0.010	±0.007	±0.005	±0.004

Aus Rundung innerhalb der Hälfte der Durchmessertoleranz heraus.

LIEFERBEDINGUNG

(1) geradegerichtetes superelastic (Se)

(2) kaltes bearbeitetes (CW)

DRAHT-OBERFLÄCHENBESCHAFFENHEIT

(1) helles Oxid - Diamant gezeichnete Oberfläche

(2) dunkles Oxid - Diamant gezeichnete Oberfläche

(3) Schwarzoxid - Diamant gezeichnete Oberfläche

(4) behält Ätzung – chemischer Abbau der Oxidschicht - glatte Oberfläche

(5) hat in Essig eingelegte – chemischer Abbau der Oxidschicht zusammen mit einem geringen Betrag unedlem Metall - Oberfläche eine raue Beschaffenheit

(6) hat geätzte und mechanisch polierte – der chemische Abbau der Oxidschicht gefolgt von der mechanischen Politur - Oberfläche Edelstahlauftritt (obgleich an >40x-linearer Wiedergabe, sind Mikrokratzer anwesend

(7) machen das frei- Oxid und ohne sichtbares Oxid glatt

DRAHT-CODE

Aktive af-Temperatur ist eins der kritischen Eigenschaften von Nitinol, die die effektive super-elastische Leistung der Legierung bestimmen können. Obgleich der ganzer bedeutende Ni-Inhalt im Bereich von 54.5~57.0mass% ASTM F2063-12 Standardsich spezifikt. anpaßt, ist sein A_f für die chemische Zusammensetzung, ausführliches Ordnen von Nitinol-Zusammensetzung ist von entscheidender Bedeutung sehr empfindlich. Deshalb pflegen wir ausführlicher und überprüfter Materialschlüssel, um die Legierung zu identifizieren.

Tabelle 5

Drahtcode	A	B	C	D	E	F	G	H
℃ Temperaturdes Active Af	70+/-10	30+/-10	25+/-5	17+/-7	10+/-10	5+/-10	-20+/-10	-30+/-15

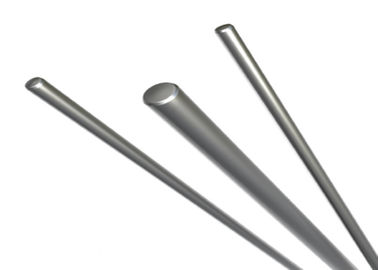

GRUNDstange NITINOL CENTERLESS

Zusammen mit Nitinol-Draht reichen medizinischer Grad Nitinol-Stange auch, die mit Durchmessern verfügbar ist, von 2.0mm bis 5.0mm mit der Wahl eines natürlichen Formungsoxids oder centerless des Bodens und der polierten Oberfläche.

TYPISCHE MECHANISCHE EIGENSCHAFTEN DER GRUNDstange

Bedingung: Supergummiband

Tabelle 6

Materielle Art	BRUCHFESTIGKEIT (P/IN)	Verlängerung (%)	Laden-Hochebene (P/in)	Entleerung Hochebene (P/in)	Aktiver Af (°C)
Niti A	130.000	in 12%	65.000	15.000	unter 18
Anmerkungen	1. Bleibende Dehnung ist 1% Maximum nach belastetem bis 6% 2. Alle mechanische Prüfung bei Zimmertemperatur geleitet (22°C ± 2°C)

MAIN ANWENDUNGEN

Orthopädisch

Orthodontisch

STANDARDspezifikation

Chemische Standardzusammensetzung ASTM F2063-12 einer bearbeiteten nitinol Formgedächtnislegierung benutzt in den medizinischen Geräten und in den chirurgischen Implantaten

GB 24627 chemische Standardzusammensetzung einer bearbeiteten nitinol Formgedächtnislegierung benutzt in den medizinischen Geräten und in den chirurgischen Implantaten

Standardspezifikation ASTM F2633-13 für nahtlose nitinol Formgedächtnislegierungsinstallation für medizinische Geräte und chirurgische Implantate

Standardterminologie ASTM F2005-05 für nitinol Formgedächtnislegierungen

Standardprüfmethode ASTM F2004-05 A für die Übergangstemperatur von Nitinol-Legierung durch thermische Analyse

Zugversuchmethode ASTM F2516-14 für nitinol hyperelastic Materialien

ASTM F2082-15 die Standardprüfmethode für Phasenübergangstemperatur der nitinolshape Gedächtnislegierung durch das Verbiegen und freie Wiederherstellung.

VORTEIL

Alle ankommenden Rohstoffe Nitinol werden Drittparteiinspektion unterworfen, um sicherzustellen, dass sie eigene Spezifikationen für Chemie, Umwandlungstemperatur, materielle Homogenität und Mikrostruktur treffen. Um eine außergewöhnlich glatte und einheitliche Oberflächenoberflächengüte zu fördern, verwenden aller Draht und Rohrprodukte eine hohe einzelne Präzision und oder multi-kristallene Diamantziehringtechnologie. Nach der korrekten super-elastischen Wärmebehandlung können Nickeltitanmaterialien des medizinischen Grades bis 8% Belastung ohne dauerhaftes bei der menschlichen Temperatur zu verbiegen durchmachen.

GESCHÄFTS-AUSDRUCK

Mindestbestellmenge	Verkäuflich
Preis	Verkäuflich
Verpackendetails	Wasser verhindert, seetauglicher Transport, Nichträucherungsholzkiste
Kennzeichen	Gemäß des Auftrages
Lieferfrist	60-90 Tage
Zahlungsbedingungen	T/T, L/C am Anblick, D/P
Versorgungs-Fähigkeit	20 metrische Tonnen pro Monat
