Martensitischer Aushärtungsedelstahl 17-4PH, starke SUS630/S17400 Wandstärke schmiedete Rohr

1 PRODUKT

Martensitischer Niederschlag verhärtete Edelstahl 17-4PH (Zustand H1100, H1150 usw.), SUS630, starkes geschmiedetes nahtloses Rohr der S17400 Wandstärke

2 ÄQUIVALENT-BEZEICHNUNG

0Cr17Ni4Cu4Nb (GB/T), AISI630 (ASTM), W.Nr. 1,4542, X5CrNiCuNb16-4 (LÄRM)

ANWENDUNG 3

(1) Öl-Gas

(2) Erdölchemikalie

ÜBERBLICK 4

17-4PH ist ein martensitischer Edelstahl der Chrom-Nickelkupferaushärtung, der für das Anwendungserfordern hochfest und Härte zusammen mit einem mäßigen Niveau der Korrosionsbeständigkeit benutzt wird. Hochfest wird zu ungefähr 600℉ (316℃) instand gehalten. Diese Legierung wird Grad oder Art 630 in einigen Spezifikationen gekennzeichnet.

17-4PH ist in der Struktur in getemperten Zustand martensitisch und wird weiter durch eine niedrige thermische Behandlung verstärkt, die eine kupferne enthaltene Phase in der Legierung herbeiführt. Im Vergleich zu vielen Legierungen in der Aushärtungsfamilie, erfordert die Legierung S17400 eine einfache Wärmebehandlung; ein Prozess mit einen Schritten geleitet bei einer Temperatur in der Strecke 900℉ (482℃) zu 1150℉ (621℃) abhängig von der Kombination der Stärke und der Härte gewünscht. Eine breite Palette von Eigenschaften kann durch diese Wärmebehandlung mit einen Schritten produziert werden. Wärmebehandlung in der Strecke 900℉ (482℃) produziert hochfestestes, obgleich etwas kleiner als das von Legierungen S17700 oder S15700 mögen. Die letzten Aushärtungsedelstähle erfordern im Allgemeinen mehr Schritte, Wärmebehandlung abzuschließen.

CHEMISCHE ZUSAMMENSETZUNG 5 (WT %):

6 KÖRPERLICHE KONSTANTEN

Dichte: 7,86 g-/cm³ (0,284 lb-/in³)

Schmelzpunkt: 1400-1440℃

MECHANISCHES EIGENTUM 7

Dehnbare Eigenschaften der Raumtemperatur können mit Wärmebehandlung im 900℉ (482℃) zur Strecke 1150℉ (621℃) im Wesentlichen schwanken. Die Werte, die unten gezeigt werden, sind typische Raumtemperatureigenschaften, die möglicherweise für verschiedene Aushärtungswärmebehandlungen sowie für das Lösungsglühen 1950℉ (1066℃) erwartet werden.

8 KORROSIONSBESTÄNDIGKEIT

17-4PH hat überlegene Korrosionsbeständigkeit zu jedem möglichem anderen Standard verhärteten Edelstahl.

Tests haben gezeigt, dass die Korrosionsbeständigkeit von 17-4PH mit der der Art 304 Edelstahl in den meisten Medien vergleichbar ist. Im Allgemeinen ist die Korrosionsbeständigkeit der Legierung 17-4PH der der verhärtbaren Edelstähle mit 400 Reihen überlegen. Wie mit anderen Aushärtungsedelstählen, ist 17-4PH gegen die Spannungskorrosion anfälliger, die an der Höchststärke knackt. Infolgedessen in den Anwendungen, in denen das ChlorverbindungsSpannungskorrosionsknacken eine Möglichkeit ist, sollte das Material der Niederschlag sein, der verhärtet wird, um die niedrigste Härte zu produzieren, die mit der beabsichtigten besonderen Verwendung kompatibel ist. Dieses wird durch die Hitze getan, die an der Höchsttemperatur behandelt, die passende minimale Eigenschaften produziert.

Material in getemperten Zustand sollte nicht in Service im Allgemeinen gesetzt werden. In dieser Bedingung hat das Material eine ungehärtete Martensitstruktur und ist weniger duktil als gealtertes Material. Der ungehärtete Martensit ist möglicherweise abhängig von unvorhersehbaren spröden Brüchen. In der ätzenden Umwelt ist der ungehärtete Martensit für brüchig machende Phänomene wie Wasserstoffversprödung als Material empfindlicher, das eine der Aushärtungswärmebehandlungen gehabt hat. Ähnlich ist ungehärteter Martensit für die ChlorverbindungsSpannungskorrosion empfindlicher, die knackt als Material, in dem der Martensit gemildert worden ist.

Diese Legierung ist gegen Korrosion oder Sprungskorrosion im statischen Meerwasser anfällig.

Sie hat die gleiche Korrosionsbeständigkeit im petrochemicalm, in der Lebensmittelverarbeitung und in der Papierindustrie, die der Grad 304L.

WIDERSTAND DER OXIDATIONS-9

Der Oxidationswiderstand des 17-4PH ist dem von 12-Prozent-Chromlegierungen wie Art 410, aber etwas untergeordnetes dem von Art 430 überlegen. Aushärtung produziert Oberflächenoxidation.

WÄRMEBEHANDLUNG 10

Das 17-4PH wird in getemperten Zustand versorgt. Dieses wird auch die Lösung wärmebehandelte Bedingung genannt, oder Bedingung A. Annealing wird durch die Hitze geleitet, die an ungefähr 1900℉ (1040℃) behandelt zu 1950℉ (1065℃) und zur Raumtemperatur, die abkühlt. In dieser Bedingung besitzt das Material eine martensitische Struktur. Als martensitische Struktur besitzt die Legierung 17-4PH ein verhältnismäßig hochfestes und eine Härte in getemperten Zustand. Die Stärke und die Härte des Materials ist im Allgemeinen im H1150 über gealterter Zustand ein wenig niedriger.

Die Wärmebehandlungen, die für den Edelstahl der Aushärtung 17-4PH verwendet werden, werden unten zusammengefasst.

PROZESS 11

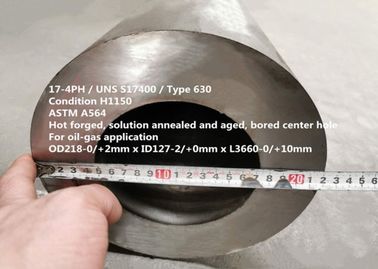

Schmieden → Schruppen → Lösungsglühen → Altern → Mitteloch langweiliger → Test u. Inspektion

12 PRODUKT-KAPAZITÄT

Od: 120-300 Millimeter

Identifikation: 50-200 Millimeter

Länge: 500-10,000mm

Gradlinigkeit: ≤1mm/m

Oberfläche: raues maschinell bearbeitet

STANDARDspezifikation 13

SAE-AMS 5643R

ASTM A564

14 GESCHÄFTS-AUSDRUCK
