Produktdetails:
|
Material: | UNS S30400, Edelstahl 304 | ||
---|---|---|---|
Markieren: | geschweißte Kapillare,korrosionsbeständiger Edelstahl |

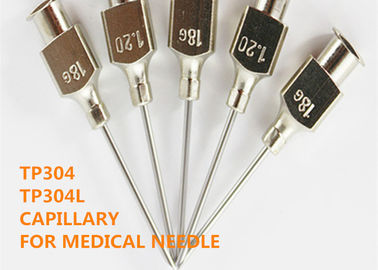

TP304-, TP304L-, SUS304-, SUS304L-Kapillare für medizinisches Rohr, elektronisches microtube usw.
1 PRODUKT

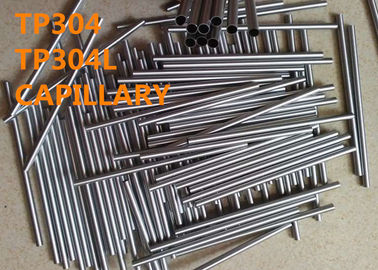

Geschweißte oder nahtlose Kapillare TP304, TP304L, SUS304, SUS304L.
2 ÄQUIVALENT-BEZEICHNUNG
UNS S30400, X5CrNi18-9, X5CrNi18-10, W.Nr. 1,4301, 0Cr18Ni9
UNS S30403, X2CrNi18-9, X2CrNi19-11, W.Nr. 1,4306, 1,4307, 00Cr19Ni10
ANWENDUNG 3
(1) medizinische Rohre wie Spritzen für Einspritzungen, Durchbohrenspritzen.
(2) alle Arten industrielle Rohre, kleine Präzisionsedelstahlrohre, zugeführte Spritzen.
(3) Temperaturführungsrohr, elektronischer Thermometer, Thermoelementschutzrohr, Grilltemperaturfühlerrohr, Instrumentschutzrohr, Sensor-Rohr, Grillunebenheitsrohr, Thermostatrohr, Instrumentrohr, Thermometeredelstahlrohr, mikrobiologisches Technikrohr.
(4) Kernschutz, Stifthalter
(5) verschiedene elektronische microtubes, Zusätze aus optischen Fasern, optischer Mischer
(6) Horological Industrie, T-Stangen mit Bolzen oder Schrauben, Uhrgurtinstallationen, Edelsteindurchschlagsnadel
(7) alle Arten Antennenrohre, Automobilendstück-Antennenrohre, Zugstabantennerohre, Ausdehnungsstange, Handyausdehnungs-Antennenrohre, Miniaturantennenrohre, alle Arten Edelstahlantenne.
(8) Edelstahlrohre für Laser-Stichausrüstung
(9) Angelausrüstungsrohr, Angelrutenrohr
(10) leiten alle Arten Nahrungsmittel- und Getränkeindustrie, Förderleitung
(11) verschiedene Griffelrohre, Handygriffel, Computergriffelrohre
ÜBERBLICK 4
Edelstahl 304 ist das weit verbreitetste Chrom - vernickeln Sie Edelstahl, mit guter Korrosionsbeständigkeit und Hitzebeständigkeit, Stärke der niedrigen Temperatur und mechanische Eigenschaften, gutes Warmbearbeitungseigentum wie Stempeln und Verbiegen, keine verhärtende Wärmebehandlung (Betriebstemperatur: -196 ~800), kein Magnetismus. Er hat Korrosionsbeständigkeit in der Atmosphäre. Wenn es Industrieluft oder schwer verunreinigter Bereich ist, sollte es in Zeit gesäubert werden, Korrosion zu vermeiden. Gute Verarbeitungsfähigkeit und Schweißbarkeit. Es ist für Lebensmittelverarbeitung, Lagerung und Transport, Plattenwärmetauscher, gewölbtes Rohr, Haushaltsartikel, Selbstersatzteile, medizinische Instrumente, Baumaterialien, Chemie, Landwirtschaft, Schiffsteile, etc. passend.
SUS304L hat alle Eigenschaften von SUS304. Es hat ausgezeichnete Korrosionsbeständigkeit, Hitzebeständigkeit, gute Korrosionsbeständigkeit nach dem Schweißen oder Entspannung und gute Tiefziehen- und Poliereigenschaften.
CHEMISCHE ZUSAMMENSETZUNG 5 (WT %):
Tabelle 1
Grad | C | Mangan | Si | P | S | Cr | Ni | N |
TP304 | ≤0.08 | ≤2.00 | ≤0.75 | ≤0.035 | ≤0.030 | 18.0-20.0 | 8.0-11.0 | ≤0.11 |
TP304L | ≤0.03 | ≤2.00 | ≤0.75 | ≤0.035 | ≤0.030 | 18.0-20.0 | 8.0-13.0 | ≤0.11 |
5 KÖRPERLICHE KONSTANTEN
Dichte: 7,93 g-/cm³
Schmelzpunkt: 1398-1420℃
Spezifische Wärmekapazität (0~100°C, kJ·kgK): 0,50
Wärmeleitfähigkeit: (W·m·K): (100℃) 16,3, (500℃) 21,5
Koeffizient lineare Expansion: (10·K): (0~100℃) 17,2, (0~500℃) 18,4
Elektrische Widerstandskraft (20℃, 10Ω·m/m): 0,73
Längselastizitätsmodul (20, KN/mm): 193
MECHANISCHES EIGENTUM 6
Das Material passt sich an die Anforderungen hinsichtlich der dehnbaren Eigenschaften an, die in Tabelle 2. spezifiziert werden.
Diese mechanischen Eigenschaften treffen auf Schläuche 1/8 Zoll zu. (3,2 Millimeter) und größer im Außendurchmesser durch 0,015 Zoll. (0,38 Millimeter) in der Wandstärke und schwerer.
Kleinere Größen sind verfügbar, die minimale Dehnfestigkeit treffend, die in Tabelle 2 spezifiziert wird; jedoch ist Streckgrenze nicht im Allgemeinen auf solchen Größen entschlossen, und die minimale Verlängerung ist 25%.
Tabelle 2
Grad | Empfohlene Wärmebehandlung | Dehnfestigkeit σb MPa | Streckgrenze Rp0.2 % | Verlängerung δ5% | Härte |
TP304 | Abkühlen des Rapid 1010-1150°C | ≥520A | ≥205AB | ≥35B | ≤187HB |
TP304L | Abkühlen des Rapid 1010-1150°C | ≥520A | ≥205AB | ≥35B | ≤187HB |
Ein Grade TP 304L hat eine minimale Dehnfestigkeit von ksi 70 (MPa 485) und eine minimale Streckgrenze von ksi 25 (MPa 170).
B-Streckgrenze ist nicht im Allgemeinen auf den Schlauchgrößen entschlossen, die als 1/8 Zoll kleiner sind. (3.2mm) im Außendurchmesser oder dünner als in 0,015 Zoll. wird Wand (0,38 Millimeter), also Streckgrenze nicht auf solchen Größen angefordert. Auch die minimale Verlängerung, die auf diesen kleineren oder dünneren Größen erfordert wird, ist 25%.
WÄRMEBEHANDLUNG 7
Feste Lösung
Der Zweck ist, die Karbide zu machen, die völlig im Austenit aufgelöst werden und bei Zimmertemperatur behalten sind, um einphasigaustenitmikrostruktur bei Zimmertemperatur zu erreichen, damit der Stahl die höchste Korrosionsbeständigkeit hat.
Die Heizungstemperatur der Behandlung der festen Lösung ist im Allgemeinen, zwischen 1050-1100°C höher und wird passend entsprechend dem Kohlenstoffgehalt justiert. Da die Wärmeleitfähigkeit von TP304 sehr arm ist, nicht nur durch Vorwärmen und dann löschen Heizung, aber auch in der Behandlung der festen Lösung (Heizung löschend) der Hitzebewahrungszeit lang ist. Besondere Sorgfalt muss angewendet werden, um Karburierung während der Behandlung der festen Lösung zu verhindern, da Karburierung die interkristalline Korrosionstendenz des Stahls TP304 erhöht. Kälteträger, im Allgemeinen Gebrauchswasser. Die Mikrostruktur, nachdem Behandlung der festen Lösung im Allgemeinen einphasiger Austenit ist, aber für den Edelstahl, der Ti, Niobium und Molybdän, besonders für Castings enthält, enthält es auch eine kleine Menge Ferrit. Die Härte nach Behandlung der festen Lösung ist im Allgemeinen um 135HBS.
Druckentlastungsausglühen
Um die Eigenspannung nach der kalten Verarbeitung zu beseitigen, wird Druckentlastungsausglühen bei einer niedrigeren Temperatur durchgeführt. Im Allgemeinen erhitzt zu 250-425°C, ist 300-350°C häufig benutzt. Für Stahl ohne Titan oder Niobium, sollte es 450°C nicht übersteigen, um Niederschlag des Chromkarbids zu vermeiden und intergranular Korrosion zu verursachen.
Um die Eigenspannung nachdem man und die Empfindlichkeit geschweißt hat des Stahls zu beseitigen zur Spannungskorrosion, wird die Behandlung im Allgemeinen bei einer höheren Temperatur durchgeführt. Heizungstemperatur ist im Allgemeinen nicht kleiner, als 850°C. für enthaltenes Stahltitan oder Niobium in die Luft direkt abgekühlt werden kann. Für Stahl, der nicht enthält, sollten Titan oder Niobium mit Wasser zu 500°C abgekühlt werden, bevor man in einer Luft abgekühlt wird.
Stabilisierungsbehandlung
Vor dem langsamen Abkühlen um zu verhindern dass die Austenitedelstähle, die Titan und Niobium ihre intergranular Korrosionsbeständigkeit wegen der Reduzierung des Tics und des NBCs während der Behandlung des Schweißens oder der festen Lösung, die Edelstähle enthalten müssen zu einer bestimmten Temperatur (die Temperatur lässt das Karbid vom Chrom vollständig im Austenit sich auflösen, während Tic und NBC nur auflösen) sich teilweise erhitzt werden verringern. Im abkühlenden Prozess wird der Kohlenstoff im Stahl völlig mit Titan und Niobium kombiniert, und stabiler Tic und NBC werden herbeigeführt, während Chromkarbid nicht heraus herbeigeführt wird und heraus so beseitigt die interkristalline Korrosionstendenz des Stahls TP304.
PROZESS 8
Rohr leeres → Schale →, das → Heizung → heißes piercing → abkühlendes → Vollenden → in Essig einlegendes → Schmieren löscht
→ kaltwalzendes → fetten → Wärmebehandlung → ab, das → Rohrausschnitt → in Essig einlegende → Inspektion → Verpackung geraderichtet.
ODER
Rohr fetten leeres → Schale →, das → inneres Loch bohrendes → schmiert → kaltwalzendes oder zeichnendes → löscht ab
→ helles Ausglühen → geraderichtende → Identifikations- und Od-Oberfläche Polier-→ Inspektion → Verpackung.
MASS 9
Zulässige Schwankungen der Maße
Od-Strecke | Od | Identifikation | GEWICHT | ||
In. | Millimeter | In. | Millimeter | ±% | |
Bis zu, aber nicht einschließlich 3/32 (0,094) herein. (2,38 Millimeter) | +0,002 -0,000 |
+0,050 -0,000 |
+0,000 -0,002 |
+0,000 -0,050 |
10 |
3/32 (0,094) herein. (2,38 Millimeter) aber nicht einschließlich 3/16 (0,188) herein. (4,76 Millimeter) | +0,003 -0,000 |
+0,080 -0,000 |
+0,000 -0,003 |
+0,000 -0,080 |
10 |
3/16 zu, aber nicht einschließlich, 1/2 (0,500) herein. (12,70 Millimeter) | +0,004 -0,000 |
+0,100 -0,000 |
+0,000 -0,004 |
+0,000 -0,100 |
10 |
ERWEITERNDER TEST 10
Ein Abschnitt von Rohr ungefähr 4 Zoll. (101,6 Millimeter) in der Länge steht, erweiternd mit einem Werkzeug, das einen Winkel 60°included hat, bis das Rohr am Mund des Aufflackerns zu den folgenden Prozentsätzen erweitert worden ist, ohne Fehler zu knacken oder zu zeigen:
Verhältnis des Innendurchmesser zum Außendurchmesser | Minimale Expansion des Innendurchmesser, % |
0,9 | 21 |
0,8 | 22 |
0,7 | 25 |
0,6 | 30 |
0,5 | 39 |
0,4 | 51 |
0,3 | 68 |
11 hydrostatische, Luft-Unterwasserdruckprüfung oder zerstörungsfreier elektrischer Test
Jedes Rohr wird dem hydrostatischen Test, Luftunterwasserdruckprüfung oder zerstörungsfreiem elektrischem Test unterworfen.
Art des verwendet zu werden Tests ist an der Wahl des Herstellers, wenn nicht anders angegeben im Kaufauftrag.
Hydrostatischer Test
Jedes Rohr wird einem hydrostatischen Test mit einem Berstdruck unterworfen, der nicht 1000 P/in (6.89MPa) übersteigt.
Luft-Unterwasserdruckprüfung
Jedes Rohr wird einer Luftunterwasserdruckprüfung unterworfen, mit einem Berstdruck, wie durch die folgende Gleichung oder 500 P/in (MPa 3,4) gegeben, welches kleiner ist: P=2St/D
wo:
P = Luftdruck, P/in oder MPa
S = zulässiger Faserdruck von 16.000 P/in (MPa 110,3),
t = spezifizierte Wandstärke, herein. oder Millimeter und
D = spezifizierter Außendurchmesser, herein. oder Millimeter.
Zerstörungsfreier elektrischer Test
Jedes Rohr wird einem zerstörungsfreien elektrischen Test unterworfen, der zur Entdeckung von Unvollkommenheiten mit a fähig ist
Tiefe, die Zoll 10% der Wandstärke oder 0,002 übersteigt. (0.05mm), welches größer ist. Prüfung wird nicht auf Größen unter 0,125 Zoll angefordert. (3,18 Millimeter) im Außendurchmesser. Jedoch an der Wahl des Käufers, zu einem Durchmesser Zoll gezeichnet zu werden Schläuche, unter 0,125. kann geprüft werden während in der Strecke von 0,156 Zoll. (3.97mm) bis 0,125 Zoll. Außendurchmesser und alle mögliche Defekte, die gefunden werden, werden heraus ausgewählt, bevor irgendwelche weiteren Reduzierungen gemacht werden.
12 PRODUKT-KAPAZITÄT
Od: 0.25-8.0 Millimeter
GEWICHT: 0.065-3.0 Millimeter
Konzentrizität: gut
Gradlinigkeit: ≤1mm/m
Oberfläche: 2B, BA, Spiegel, strahlte Oberflächen-, passive Oberfläche sand.
Ausglühenoberfläche, helle Oberfläche Ra≤0.8μm der feinen Zeichnung, fein polierte Identifikation und Od Ra≤0.2-0.4μm. (mögliches Ra 0.1μm auf Wunsch).
STANDARDspezifikation 13
Rohr des nahtlosen Stahls Edelstahls GB/T 3090 mit kleinem Durchmesser
Edelstahlnadel GBT 18457 für die Herstellung der medizinischen Maschinerie
GB 4234 Edelstahl für chirurgische Implantate
Geschweißte Edelstahlrohre YBT 4513-2017 für medizinische Gase und Vakua
Standardspezifikation ASTM A632 für den nahtlosen und geschweißten Austenitedelstahl-Schläuche (mit kleinem Durchmesser) für allgemeinen Service
Implantate ISO 5832-1-2016 für metallische Materialien der Chirurgie - bearbeiteter Edelstahl des Teils 1
Edelstahlnadelschläuche ISO 9626-2016 für die Fertigung von Anforderungen und von Prüfmethoden der medizinischen Geräte
WETTBEWERBSVORTEIL 14
(1) entwickeln sich mehr als 50 Jahre Erfahrung der Forschung und in der Legierung der hohen Temperatur, Korrosionsbeständigkeitslegierung, Präzisionslegierung, refraktäre Legierung, seltenes Metall und Edelmetallmaterial und -produkte.
(2) geben 6 Schlüssellabors und Kalibrierungsmitte an.
(3) patentierte Technologien.
(4) Hochleistung.
15 GESCHÄFTS-AUSDRUCK
Mindestbestellmenge | Verkäuflich |
Preis | Verkäuflich |
Verpackendetails | Wasser verhindert, seetauglicher Transport, Plastikkasten |
Kennzeichen | Gemäß des Auftrages |
Lieferfrist | 60-90 Tage |
Zahlungsbedingungen | T/T, L/C am Anblick, D/P |
Versorgungsfähigkeit | 20 metrische Tonnen/Monat |
