Nahtloses Rohr-spezielle Legierungen CRAs für petrochemische Industrie mit Dichte 8.0g/cm3

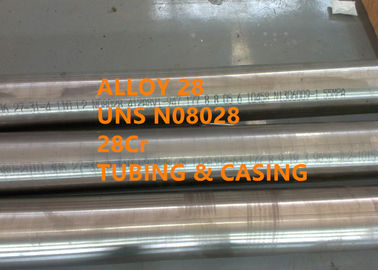

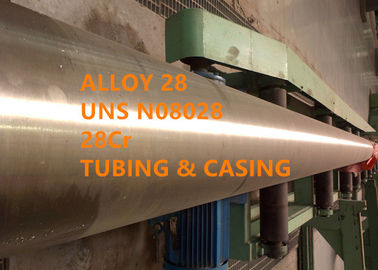

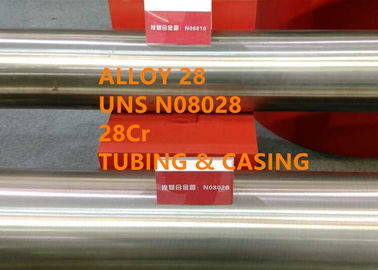

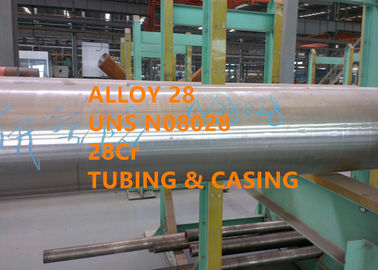

Korrosionsbeständige Legierung 28, UNS N08028 (28Cr) für API-Schläuche und Gehäuse nahtloses Rohr der Legierung (CRA)

1 PRODUKT

Korrosionsbeständige Legierung 28, UNS N08028 (28Cr) für API-Schläuche und Gehäuse nahtloses Rohr der Legierung (CRA)

GLEICHWERTIGE BEZEICHNUNG 2

W.Nr. 1,4563, Incoloy®-Legierung 28

ÜBERBLICK 3

Legierung 28 ist ein in hohem Grade legierter Angebotwiderstand des Austenitedelstahls zu einer Vielzahl von ätzenden Medien. Aufgrund seines Inhalts des Chroms und des Molybdäns, leistet die Legierung Widerstand zur Oxydierung und zur Verringerung von Säuren und von Salzen. Das Vorhandensein von Kupferzunahmen sein Widerstand zur Schwefelsäure.

ANWENDUNG 4

Legierung 28 wird in der chemischen und petrochemischen Verarbeitungsindustrie benutzt. Legieren Sie 28 Rohre sind kaltes bearbeitet zu den hochfesten Niveaus für Downholeservice in den gemäßigt ätzenden tiefen sauren Gassonden.

CHEMISCHE ZUSAMMENSETZUNG 5

6 PHYSIKALISCHE EIGENSCHAFTEN

Dichte: 0,29 lb/in3 (8.0g/cm3)

Spezifische Wärme: (32-212°F), °F 0,105 B.t.u. lbs ((0-100°C), 450 J-/kg°c)

Ausdehnungskoeffizient, 10^-6 in-/in°f (microm-/m°c)

70-200°F (21-93°C) 8,3 (15,0)

70-500°F (21-260°C) 8,8 (15,9)

70-800°F (21-427°C) 9,3 (16,8)

Thermischer ConductivityA, 66 °F B.t.u. in/ft2 h (11,4 W/m°C)

Elektrischer ResistivityA, 594 Ohm circ mil/ft (0,99 Mikroohm m)

ModulusA der Jugend, ksi 29,0 x 103 (200 GPa)

^Ein getempertes Produkt, bei Zimmertemperatur geprüft

7 MECHANISCHE EIGENSCHAFTEN

Typische mechanische Eigenschaften

8 SCHLAUCHgrößen

Od: 3-1/2 Zoll (88.9mm), 4 Zoll (101.6mm), Zoll 4-1/2 (114.3mm)

GEWICHT: 5.49mm - 16.00mm

Länge: R1 (6,10 - 7.32m), R2 (8,53 - 9.75m), R3 (11,58 - 12.80m)

9 UMKLEIDENDE GRÖSSEN

Od: 4-1/2 Zoll (114.3mm), 5 Zoll (127.0mm), Zoll 5-1/2 (139.7mm), Zoll 6-5/8 (168.28mm), 7 Zoll (177.8mm), Zoll 7-5/8 (193.68mm), Zoll 7-3/4 (196.85mm), Zoll 8-5/8 (219.08mm)

GEWICHT: 5.21mm - 22.22mm

Länge: R1 (4,88 - 7.62m), R2 (7,62 - 10.36m), R3 (10,36 - 14.63m)

10 MASS-TOLERANZ

Die folgenden Toleranzen treffen auf den Außendurchmesser, D, des Rohres zu

Wandstärke: Toleranz für Rohr – 12.5%

Innendurchmesser: Innendurchmesser wird d, durch den Außendurchmesser und die Massentoleranzen geregelt.

HEISSER PROZESS DER VERDRÄNGUNGS-11

Stange → Inspektion →, das → Ausschnitt → langweiliges → Abschrägungs→ Inspektion → Reinigungs-→ vorheizt das → Induktionsheizungs- → behaut → Induktionsheizung → heißes Verdrängungs→ Wärmebehandlung → geraderichtet → abzieht, sah, dass → in Essig einlegende → Inspektion schneiden u. → CR (CD) → reparierend, → Wärmebehandlung → entölen Sie, das → geraderichtet, schneiden zu →Packing Länge → in Essig einlegendem → zerstörungsfreier Prüfung (Wirbelstromprüfung, UT, Inspektion des hydrostatischen Druckes)

EIGENSCHAFT 12 DES VERDRÄNGTEN NAHTLOSEN ROHRS

Verdrängungsrohrproduktion ist zu schiefem Rollen und Rollenrollen vollständig unterschiedlich und hat folgende Eigenschaften

(1) verglichen mit anderen Methoden des Rohrprozesses, ist Verdrängungsmethode Eigenschaft des Metalls bei der Formung durch Dreiwegedruckspannung, die verwendet werden kann, um niedrigen Plastizitätsstahl und -legierung, wie Zirkoniumlegierungs-, Titanlegierung, hitzebeständige Legierung Ni-Cr-F.E., usw. für Anwendung der Atomenergiewirtschaft und spezielle industrielle Chemikalie zu produzieren. Und gute Oberflächenbeschaffenheit konnte erreicht werden.

(2) hat Verdrängungsmethode große Flexibilität und die Mobilität, die zum einfachen passend ist, stirbt, einfach herzustellen und zu ersetzen.

(3) ist die Spezifikationsstrecke des Rohrs produziert durch Extruder größer als anderer Prozess.

(4) verglichen mit anderen Methoden des Rohrprozesses, kann Verdrängung bessere Qualität erhalten, sind die mechanischen Eigenschaften des Rohrs sogar, und die innere und Außenseite des Rohrs ist besser als die des Rollens.

HEISSE VERDRÄNGUNGSeinheit 13

(1) Räummaschine 25MN und horizontaler Extruder 63MN importiert aus Danieli von Italien. Max. Verdrängungsgeschwindigkeit: 300mm/s, maximale Verdrängungskraft 62.17MN, jährliche Produktionskapazität 40000MT.

(2) verdrängte Rohrgröße: Φ60~325mm×6~40mm

(3) verdrängte Rohrlänge: 3000~18000mm

(4) einzelnes Rohrbilletgewicht: ≤1.2MT

(5) verdrängte Rohrtoleranz: Durchmesser ±1%, Wandstärke ±10%

(6) passend für ultra langes und ultra starkes Rohr, Größe 168 x 10 x 14000mm, einzelnes Rohrgewicht 550kg

(7) Hauptmaterial: Austenitedelstahl, martensitischer Edelstahl, Duplexedelstahl, Superedelstahl, Nickel-ansässige Legierung, zusammengesetztes bimetallisches nahtloses Rohr der Metallurgie, geformtes Rohr etc.

14 MAIN-AUSRÜSTUNG

HEISSER PROZESS DER PERFORIERUNGS-15

Stange → Inspektion →, das → Ausschnitt → zentriert → Heizung → Perforierung → in Essig einlegende → Endenausschnitt → Inspektion und repariert → CR (CD) abzieht → entölen → Wärmebehandlung →, das → geraderichtet, schnitt zu Länge → in Essig einlegender → UDT (Wirbelstrominspektion, UT, Inspektion des hydrostatischen Druckes) → Verpackung

WÄRMEBEHANDLUNG 16

Die empfohlene Wärmebehandlung für UNS N08028 besteht, das Material zu einer Temperatur von 1975 zu 2100°F zu erhitzen (1080 bis 1150°C) mit dem folgenden Löschen im Wasser oder durch andere Mittel schnell abkühlen.

Die Skala wird durch passende Durchschnitte entfernt. Wenn hell getempert, sind Entzundernoperationen nicht notwendig.

WETTBEWERBSVORTEIL 17

(1) mehr als 50 Jahre Erfahrung der Forschung und in der Legierung der hohen Temperatur sich entwickeln, Korrosionsbeständigkeitslegierung, Präzisionslegierung, refraktäre Legierung, seltenes Metall und Edelmetallmaterial und -produkte.
(2) 6 Zustandsschlüssellabors und Kalibrierungsmitte.
(3) patentierte Technologien.
(4) ausgezeichnete Leistung, wenn in Öl-Gasbrunnen einige zehn Tausenden Meter tief gelaufen werden.

(5) haben wir Terminalkunden wie Staatsangehörigoffshoreölgesellschaft des Bäckers Hughes, Halliburton, Chinas Ltd. (CNOOC), etc.

18 PRODUKT FORMS

Rohr und Rohr: wird in Lösung-getemperten Zustand versorgt.

STANDARDspezifikation 19

Legierung 28 wird in NACE MR0175 aufgelistet.

Spezifikation API 5CT für das Umkleiden und Schläuche

Standardspezifikation ASTM B668/ASME SB668 für nahtloses Rohr N08028 und N08029 UNS und Rohr

Standardspezifikation ASTM B829/ASME SB829 für allgemeine Anforderungen für Nickel und Nickel-Legierungen
