Produktdetails:
|
Material: | UNS N06002, eine Austenit feste Lösung verstärkte Nickel basierte Legierung | ||
---|---|---|---|
Markieren: | hitzebeständige Legierungen,leistungsfähige spezielle Legierungen,Gasturbinenmotor legieren x |
Korrosionsbeständige Stange der Legierung X (N06002), Schmieden, Abschnitt, Platte, Draht, Rohr für Gasturbinenmotor usw.
1 PRODUKT
Korrosionsbeständige Legierung X für Gasturbinenmotor für Verbrennungszonenkomponenten wie Luftführungsanschlüsse, Verbrennungskammerdosen, Spraystangen und Flammenhalter sowie in den Nebenbrennern, in den Strahlrohren und in den Kabinenheizungen. etc.

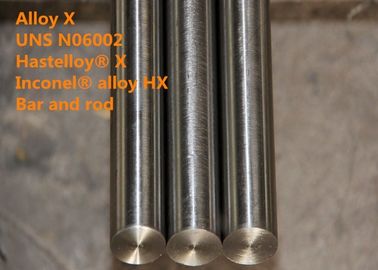

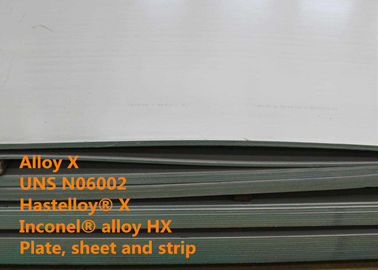

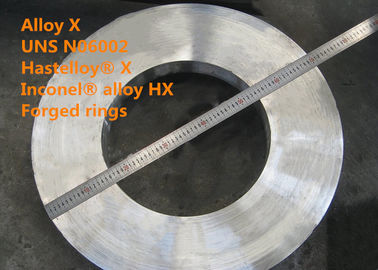

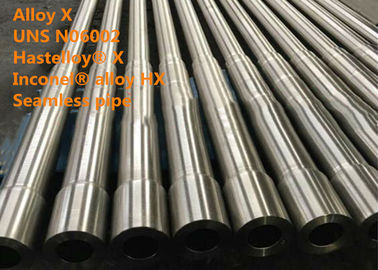

Die Produktformen, die wie Castings, Stange, Stange, die Schmieden, Block schmiedend verfügbar sind, Abschnitt, Platte, Blatt, Streifen, Draht, Rohr und Rohr etc. verdrängten.
2 ÄQUIVALENT-BEZEICHNUNG
GH3536, UNS N06002, AMS 5754, 5798, W.Nr.2.4613, 2,4665, NC22FeD (Frankreich), NiCr22Fe18Mo (LÄRM), Nimonic PE13 (Großbritannien), Inconel®-Legierung HX, Hastelloy® X
ANWENDUNG 3
Legierung X hat einen breiten Gebrauch in Gasturbinenmotor für Verbrennungszonenkomponenten wie Luftführungsanschlüsse, Verbrennungskammerdosen, Spraystangen und Flammenhalter sowie in den Nebenbrennern, in den Strahlrohren und in den Kabinenheizungen. Es wird für Gebrauch in den Industrieofenanwendungen empfohlen, weil es ungewöhnliches beständiges gegen die Oxydierung, die Verringerung und die neutralen Atmosphären hat. Ofenrollen dieser Legierung waren noch in gutem Zustand, nachdem sie 8700 Stunden lang an 2150°F funktioniert hatten (1177°C). Legierung X wird auch in der chemischen Prozessindustrie für Retorten benutzt, dämpft, Katalysatorstützgitter, Ofenleitbleche, Schläuche für Pyrolyseoperationen und Schnelltrocknerkomponenten.
ÜBERBLICK 4
Legierung X ist eine Austenit verstärkte Nickel basierte Legierung der festen Lösung, die von 22% Chrom für ausgezeichneten Widerstand zur Oxidation bei den erhöhten Temperaturen enthält.
Hervorragende Stärke der Angebote der Legierung X bei hohen Temperaturen. Sie hat große Abbrucheigenschaften der hohen Temperatur und des Druckes über 790℃ oder 1450℉. Es ist für Gebrauch in den Anwendungen an den Temperaturgrenzen über 1200℃ oder 2200℉ passend. Legierung X hat hohe Größen Chrom, Nickel und Molybdän, die die ausgezeichneten Korrosionsbeständigkeitseigenschaften anbieten, die hohen Nickellegierungen häufiger in den Korrosionsanwendungen ähnlich sind.
Legierung X bekannt im Allgemeinen für die Lieferung des Widerstands der hohen Hitze und der Oxidation sowie des ausgezeichneten Widerstands zur knackenden ChlorverbindungsSpannungskorrosion und des hervorragenden Widerstands zu reduzierenden und Karburierungsbedingungen. Es ist bemerkt worden, um gegen die Spannungskorrosion extrem beständig zu sein, die in den petrochemischen Anwendungen knackt.
CHEMISCHE ZUSAMMENSETZUNG 5 (WT %):
Tabelle 1
F.E. | Ni | Co | Cr | MO | Ti | Notiz: | B |
17.0-20.0 | Balance | 0.5-2.5 | 20.5-23.0 | 8.0-10.0 | ≤0.15 | ≤0.50 | ≤0.008 |
Cu | C | Al | Mangan | Si | P | S | W |
≤0.50 | 0.05-0.15* | ≤0.50 | ≤1.00 | ≤1.00 | ≤0.025 | ≤0.015 | 0.20-1.00 |
* Anmerkungscasting konnte 0,20 sein.
METALLURGISCHE STRUKTUR 6
Legierung X ist im Allgemeinen eine einphasiglegierung, die flächenzentrierte Kubikstruktur besitzt und empfängt seine Stärke im Allgemeinen durch die feste Lösung, die von den Elementen Chrom, Molybdän und Wolfram sich verstärkt. Das Vorhandensein der großen Chromkonzentration, leistet sie hervorragenden Widerstand zur Oxidation bei den Temperaturen über 982°C oder 1800°F.
Feste Lösung verstärkte Legierung X wird in der wärmebehandelten Form der Lösung angeboten. In dieser Form enthalten Mikrostrukturen normalerweise von den Primärkarbiden, die in eine einphasigmatrix mit notwendigerweise sauberen Korngrenzen verteilt werden.
7 PHYSIKALISCHE EIGENSCHAFTEN
Dichte: 0,297 lb/in3 (8,22 g/cm3)
Schmelzintervall: 2300-2470°F (1260-1355°C)
WIDERSTAND DER OXIDATIONS-8
Vergleichbare statische Oxidations-Daten in flüssiger Luft für Hours* 1008
Legierung | 1800°F (980°C) | 2000°F (1095°C) | ||||||
Metallverlust/-seite | Metallverlust CIP ** /Side | Metallverlust/-seite | Metallverlust CIP ** /Side | |||||
Mil | Millimeter | Mil | Millimeter | Mil | Millimeter | Mil | Millimeter | |
Legierung X | 0,29 | 0,007 | 0,74 | 0,019 | 1,5 | 0,038 | 2,7 | 0,069 |
Legierung 600 | 0,32 | 0,008 | 0,9 | 0,023 | 1,1 | 0,028 | 1,6 | 0,041 |
Legierung 601 | 0,53 | 0,013 | 1,3 | 0,033 | 1,2 | 0,031 | 2,6 | 0,06 |
Legierung 625 | 0,32 | 0,008 | 0,72 | 0,018 | 3,3 | 0,083 | 4,8 | 0,12 |
Legierung 800H | 0,024 | 0,024 | 1,8 | 0,046 | 5,4 | 0,137 | 7,4 | 0,19 |
*Cycled zur Raumtemperatur einmal wöchentlich
** Internes Durchdringen CIP=Continuous
9 KORROSIONSBESTÄNDIGKEIT
Vergleichbares durchschnittliches Hochtemperaturkorrosion resistance*
Prüfen Sie Temperatur | Prüfen Sie Zeitraum | Belaufen Sie sich das auf beeinflußte/Seite Metall | ||||||
Legieren Sie X | S | 188 | ||||||
°F | °C | h | Mil | Millimeter | Mil | Millimeter | Mil | Millimeter |
1650 | 900 | 200 | 3 | 0,08 | 2,7 | 0,07 | 2,1 | 0,05 |
1650 | 900 | 1000 | 6,8 | 0,17 | 7,5 | 0,19 | 3,7 | 0,09 |
*All Tests durchgeführt durch Aussetzung zu den Verbrennungsprodukten ohne. 2 Brennöl (0,4 Prozent Schwefel) und 5 PPMs Seesalz. Gasgeschwindigkeit über Proben war 13 ft./sek. (4m/s). Wärmestoßfrequenz war eine/Stunde.
10 MECHANISCHE EIGENSCHAFTEN
Härte
Raumtemperaturhärte der materiellen Lösung getempert an 2150°F (1177℃)
Form | Härte, HRB | Typische ASTM-Korngröße |
Blatt | 86 | 3 - 5 |
Platte | 87 | 3.5 - 6 |
Stange | 88 | 2 - 5 |
Dehnbare Daten der Platte
Prüfen Sie Temperatur | Streckgrenze 0,2% | Bruchfestigkeit | Verlängerung | |||
°F | °C | ksi | MPa | ksi | MPa | % |
70 | 21 | 49,3 | 340 | 110,2 | 760 | 48,9 |
1000 | 538 | 32,5 | 224 | 87,6 | 604 | 60,2 |
1200 | 649 | 30,7 | 212 | 80,9 | 558 | 63,5 |
1400 | 760 | 31,6 | 218 | 61 | 421 | 74,5 |
1600 | 871 | 27,4 | 189 | 37 | 255 | 98,1 |
1800 | 982 | 13,6 | 94 | 20 | 138 | 98,1 |
2000 | 1093 | 6,5 | 45 | 10,4 | 72 | 95,3 |
Schlagfestigkeit
Gealterte Platte
Alterntemperatur | Alternzeit | Durchschnittliche charpy Spitzkerbenschlagfestigkeit | ||
°F | °C | h | ft. - lbs. | J |
SHT | SHT | - | 95 | 129 |
1200 | 649 | 1000 | 24 | 33 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
1400 | 760 | 1000 | 10 | 14 |
4000 | 10 | 14 | ||
8000 | 8 | 11 | ||
1600 | 871 | 0 | 15 | 20 |
4000 | 12 | 16 | ||
8000 | 15 | 20 | ||
16000 | 12 | 16 |
WÄRMEBEHANDLUNG 11
Bearbeitete Formen von Legierung X werden in wärmebehandelten Zustand der Lösung wenn nicht anders angegeben geliefert. Es ist gewöhnlich die Lösung, die an 2150°F wärmebehandelt ist (1177°C) und Rapid abgekühlt. Helle getemperte Produkte werden in Wasserstoff abgekühlt. Ausglühen bei den Temperaturen, die als die Lösungshitzebehandlung niedriger sind, verursacht möglicherweise Niederschlag von Sekundärphasen, die möglicherweise der die Stärke und die Duktilität Legierung beeinflussen.
Die Wärmebehandlung, die bei den Temperaturen niedriger als die Lösung verarbeitet Temperatur erfolgt ist, wird als Mühlausglühen genannt. Es sollte dass die Implementierung der Mühlausglühen-Wärmebehandlung beachtet werden, häufig den Niederschlag der Sekundärkarbide auf den Kornrändern des Materials zur Verfügung stellt und es das Material nicht zu den Anlieferungszuständen wiederherstellt.
KUNSTFERTIGKEIT 12
Warmbearbeitung
Die Legierung X kann heißes sein verarbeitet zu einigen Formen, obgleich sie gegen die Größe und die Rate der heißen Reduzierung, als anfälliger sein können für Austenitedelstähle ist. Außerdem können heiße Verarbeitungstemperaturgrenzen für diese Legierungen schmal sein. Die heißen Temperaturgrenzen für Legierung X – Ofentemperatur: 2150°F oder 1175°C und niedrigste Temperatur: 1750°F oder 955°C.
Kaltverformung
Legierung X wird bereitwillig in den verschiedenen Formen durch die kalte Verarbeitung gebildet. Da sie stärker ist und Arbeit sich schneller als Austenit rostfreie Grade verhärten, ist größere Kraft häufig erforderlich, die identische Größe der kalten Verzerrung zu erreichen. Die größere Streckgrenze bietet möglicherweise auch größere Frühlingsrückseite während kaltes Schmieden als für Edelstähle beobachtet an. Außerdem benötigen möglicherweise die schnellen Arbeitsverdichtungseigenschaften dieser Legierung schnelleres mäßiges Ausglühen in den Formungsschritten, eine fertige Komponente zu produzieren.
STANDARDspezifikation 13
Sie wird in NACE MR0175 aufgelistet.
Chemische Zusammensetzung
LÄRM 17744
Schmieden
ASTM B564/AMS 5754
LÄRM 17754
ISO 9725
Billet, Stange, Stange
ASTM B472/ASTM B572
AMS 5754
LÄRM 17752
ISO 9723
Draht
AMS 5798
LÄRM 17753
ISO 9724
Platte, Blatt, Streifen
ASTM B435
AMS 5536
LÄRM 17750
ISO 6208
Röhren
ASTM B619/ASTM B622/ASTM B626/ASTM B751/ASTM B775/ASTM B829
AMS 5587/AMS 5588
LÄRM 17751
ISO 6207
Diskette, Ring
AECMA PrEN2184
Werfen
AMS 5390E
Ausstattung
ASTM B366/ASME SB366
WETTBEWERBSVORTEIL 14
(1) entwickeln sich mehr als 50 Jahre Erfahrung der Forschung und in der Legierung der hohen Temperatur, Korrosionsbeständigkeitslegierung, Präzisionslegierung, refraktäre Legierung, seltenes Metall und Edelmetallmaterial und -produkte.
(2) geben 6 Schlüssellabors und Kalibrierungsmitte an.
(3) patentierte Technologien.
(4) Ultra-Reinheitseinschmelzenprozeß: VIM + IG-ESR + VAR
(5) ausgezeichnete Hochleistung.
15 GESCHÄFTS-AUSDRUCK
Mindestbestellmenge | Verkäuflich |
Preis | Verkäuflich |
Verpackungsdetails | Wasser verhindert, seetauglicher Transport, Nichträucherungsholzkiste oder Palette |
Kennzeichen | Gemäß des Auftrages |
Lieferfrist | 60-90 Tage |
Zahlungsbedingungen | T/T, L/C am Anblick, D/P |
Versorgungsfähigkeit | 100 metrische Tonnen/Monat |
